南洋儀表電纜是什么？RE-2X(St)H PiMF線纜
RE-2X(St)H PiMF外表信號電纜
使用
LSZH非鎧裝阻燃系列(第1部分 類型1)線纜一般用于室內裝置和濕潤的當?shù)?。一般用在工業生產過程中的通訊、數據和聲響傳輸信號和服務,也用于互連的電氣設備和儀器,LSZH護套能夠削減有毒煙霧和煙氣的排放。
規范
規范習慣BS 5308 Part1 Type 1
防火規范
| 阻燃性（單根筆直線纜測驗） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 下降火延伸（筆直裝置的成束電纜測驗） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 無鹵 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 無腐蝕性氣體排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小煙霧開釋 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 無毒有害氣體 | NES 02-713; NF C 20-454 |
注：*表明該規范現已被替代
額外電壓
300/500V
線纜結構
| 導體 | 退火銅或鍍錫銅 截面積:0.5mm2和0.75mm2多股(Class 5),0.5 mm2,1.0 mm2實心(Class 1),1.5mm2或2.5mm2,多股(Class 2)契合BS 6360。 |
|---|---|
| 絕緣 | XLPE |
| 絞合線對 | 依據不同的絞距長度，經過將絕緣導線進行絞組成不同的對數，進而將攪擾降到最小。 |
| 對絞 | 兩個絕緣導體均勻絞和在一同不超越100mm |
| 單對屏蔽 | 含有鍍錫銅導線和0.5mm2屏蔽的鋁帶或許聚酯帶。 |
| 綁扎帶 | PETP通明膠帶 |
| 總屏蔽 | 含有鍍錫銅導線和0.5mm2屏蔽的鋁帶或許聚酯帶。 |
| 外護套 | 熱塑性LSZH復合物，BS(7655-6.1規范(LTS3類型（熱固性LSZH復合物，BS 7655-2.6規范SW2-SW4也能夠供給）。防紫外線，耐烴，防油，防嚙齒動物，防白蟻均能夠被作為選項。 |
色譜
| 絕緣色彩 | 見技術信息表 |
|---|---|
| 外護套 | 黑色或藍色 |
物理功能和熱功能
| 最大操作溫度 | -20°C - + 90°C( 固定裝置) |
|---|---|
| 0°C - +50°C(操作溫度) | |
| 最小曲折半徑 | 5×總外徑 |
電氣特性
| 導體截面積 | MM2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 導體股數 | NO. XMM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
| 導體最大電阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 絕緣最小電阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
| 不平衡電容@1 KHZ(對數屏蔽) | PF/250M | 250 | |||||
| 最大交互電容 @ 1 KHZ 對非屏蔽或總屏蔽線纜 (除了一對和兩對) | PF/M | 115 | 115 | 115 | 115 | 115 | |
| 最大交互電容 @ 1 KHZ單對屏蔽/總屏蔽線纜 (包含一對和兩對) | PF/M | 75 | 75 | 75 | 75 | 75 | |
| 最大L/R比率相鄰芯(電感/電阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
| 測驗電壓 | 芯線之間 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯線與屏蔽之間 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大額外電壓 | V | 300/500V |
結構參數
| 對數 | 股數/單絲直徑 | 標稱導體截面積 | 標稱絕緣厚度 | 標稱護套厚度 | 標稱總外徑 | 大約分量 |
|---|---|---|---|---|---|---|
| NO./MM | MM2 | MM | MM | MM | KG/KM | |
| 2 | 1/0.8 | 0.5 | 0.5 | 0.9 | 9.7 | 95 |
| 5 | 1/0.8 | 0.5 | 0.5 | 1.2 | 13 | 180 |
| 10 | 1/0.8 | 0.5 | 0.5 | 1.2 | 16.9 | 310 |
| 15 | 1/0.8 | 0.5 | 0.5 | 1.3 | 19.7 | 440 |
| 20 | 1/0.8 | 0.5 | 0.5 | 1.3 | 22.3 | 560 |
| 30 | 1/0.8 | 0.5 | 0.5 | 1.5 | 27.1 | 820 |
| 50 | 1/0.8 | 0.5 | 0.5 | 2 | 35 | 1370 |
| 2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 110 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.5 | 250 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.3 | 480 |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 780 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 1020 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 1680 |
| 2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 200 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 580 |
| 15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 780 |
| 20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 1010 |
| 30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 1430 |
| 50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2360 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 250 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 460 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 760 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 1020 |
| 20 | 7/0.53 | 1.5 | 0.6 | 2 | 31.7 | 1350 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2.2 | 38.6 | 1900 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 3060 |
電纜在自動操控體系中一向被很多人忽視，其實這兒面的常識挺多的，今日小Z就和我們一起來知道下外表電纜。
一、外表電纜的特色
外表電纜一般可分為三類：操控體系電纜、動力體系電纜和專用電纜。今日我們首要來研討操控體系電纜。
操控體系包含操控部分和丈量部分，操控體系電纜傳遞操控和檢測的電流信號。這些信號的一起特色是運送電信號較弱，都是毫伏的，因而負荷電流小。為此對整個回路的線路電阻要求較高，線路電阻過大會下降丈量精度。

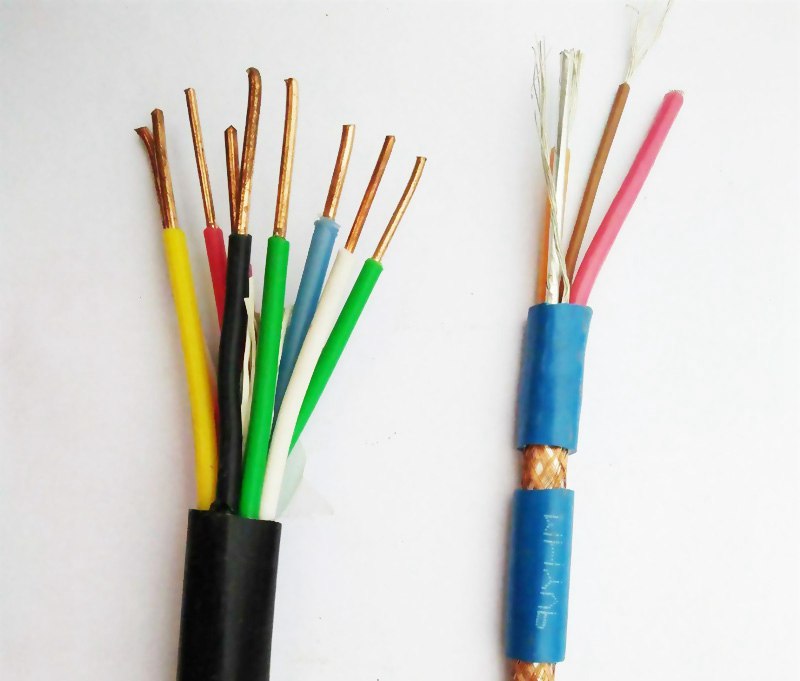

二、外表用電纜
外表用電纜除專用電纜外分操控電纜和動力電纜兩種。
外表用電負荷小，動力電纜比較細，銅芯電纜有1.0、1.5、2.5、4.0mm2 四種，鋁芯電纜有1.5、2.5、4.0、6.0mm2四種。
操控電纜是外表專用運用的首要電纜。因為對線路電阻有較高的要求，故操控電纜滿是銅芯的。首要用于檢測外表銜接，熱電阻銜接，DCS外部銜接，體系信號聯鎖、報警線路。其規范截面大多選用1.5、2.5mm2，偶然運用0.75、1.0mm2.
操控電纜有2芯、3芯、4芯、5芯、6芯、8芯、10芯、14芯、19芯、24芯、30芯、37芯12種標準，如一般檢測外表選用2芯，熱電阻用3芯和4芯。
槽板作為電纜架起的首要方式，中心常選用接線箱，使主槽板中的電纜與現場來的經過維護管的電纜銜接，因而主槽板中的電纜可選用30芯和37芯電纜。
